Izvedba za sučeono zavarivanje - PROTECHNO

Leptirasti zatvarači s trostrukim ekscentrom - Izvedba za sučeono zavarivanje

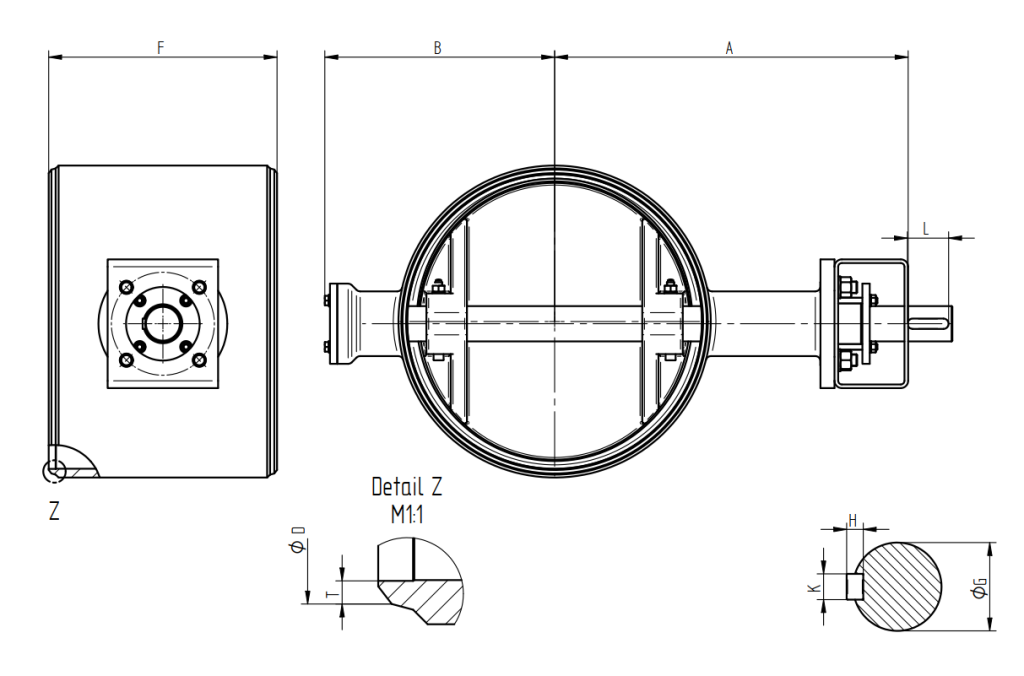

BW nacrt

	A	B	F	ØD	T	ØG	K	H	L	ISO5211	Weight
DN200	340	186	230	223	4,5	22	8	7	25	F07	26
DN250	370	216	250	278	5	28	8	7	35	F10	40
DN300	395	241	270	329	5,6	28	8	7	35	F10	52
DN350	430	271	290	362	5,6	36	10	8	45	F12	68
DN400	465	301	310	413	6,3	36	12	8	45	F12	91
DN450	490	330	330	464	6,3	48	14	9	55	F14	113
DN500	520	357	350	516	6,3	48	14	9	55	F14	138
DN600	630	412	390	619	6,3	55	16	10	70	F16	212
DN700	695	473	430	271	7,1	65	18	11	100	F25	353
DN800	675	533	470	825	8	70	20	12	100	F25	461
DN900	965	583	510	927	10	80	22	14	125	F30	657
DN1000	1030	641	550	1029	10	85	22	14	125	F30	867
DN1200	1155	758	630	1235	10	100	28	16	170	F35	1260

	A	B	F	ØD	T	ØG	K	H	L	ISO5211	Weight
DN200	340	189	230	223	4,5	28	8	7	35	F10	29
DN250	380	221	250	278	5	28	8	7	35	F10	40
DN300	410	249	270	329	5,6	36	10	8	45	F12	57
DN350	445	282	290	362	5,6	48	14	9	55	F14	75
DN400	480	312	310	413	6,3	48	14	9	55	F14	98
DN450	565	342	330	464	6,3	50	14	9	70	F16	125
DN500	615	380	350	516	6,3	55	16	10	70	F16	155
DN600	690	446	390	619	6,3	65	18	11	100	F25	241
DN700	710	480	430	271	7,1	72	20	12	100	F25	365
DN800	925	538	470	825	8	80	22	14	125	F30	518
DN900	975	588	510	927	10	90	25	15	125	F30	676
DN1000	1055	658	550	1029	10	100	28	16	170	F35	947
DN1200	1185	773	630	1235	10	120	32	18	170	F35	1320

PN 25	A	B	F	ØD	T	ØG	K	H	L	ISO5211	Weight
DN200	360	199	230	223	4,5	28	8	7	35	F10	30
DN250	400	231	250	278	5	36	10	8	45	F12	48
DN300	435	265	270	329	5,6	48	14	9	55	F14	69
DN350	480	300	290	362	5,6	48	14	9	55	F14	83
DN400	570	332	310	413	6,3	55	16	10	70	F16	114
DN450	595	357	330	464	6,3	55	16	10	70	F16	143
DN500	630	391	350	516	6,3	65	18	11	100	F25	194
DN600	845	448	390	619	6,3	75	20	12	125	F30	333
DN700	910	506	430	271	7,1	85	22	14	125	F30	454
DN800	985	573	470	825	8	95	25	15	170	F35	650
DN900	1035	623	510	927	10	105	28	16	170	F35	823
DN1000	1170	690	550	1029	10	115	32	18	190	F40	1069
